Eficiencia del 90%
COMPROBADO Y VALIDADO CON SOFTWARE DE CALCULO TERMICO

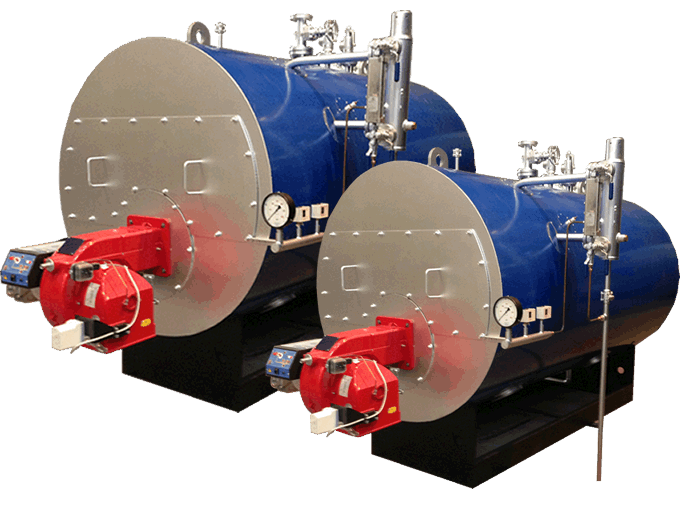

Caldera de Vapor MINI-M3P

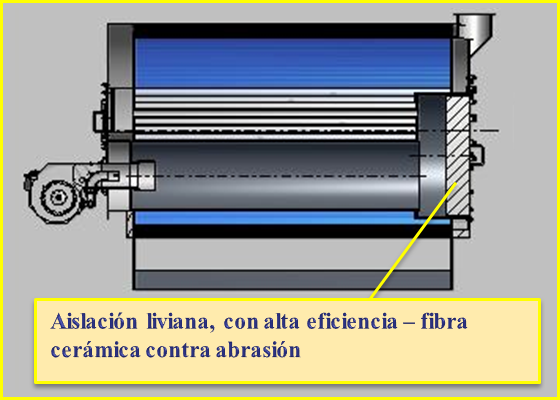

» Caldera Humotubular con 3 pasos reales de gases.» Cámara de reversión de llama de fondo húmedo.
» Gas natural, GLP o Diesel.
» Código de fabricación: ASME.
» Quemador: tipo monobloque.
» Generación de vapor: de 0,5 a 1,6 t/h (con agua de alimentación a 20º C)
Ventajas
» Diseño simetrico para una evaporación uniforme.» Rendimento térmico: 90 %.
» Cámara de vapor de tamaño adecuado mejora la calidad del vapor generado.
» Tubos de conducción corrugados permiten una alta tasa de transferencia térmica.
» COMPLETAMENTE AUTOMATICA PARA REQUERIMIENTOS OPDS DE LA PROVINCIA DE BUENOS AIRES
| MODELO | PRODUCCIÓN | LARGO | ANCHO | ALTO | GASES | PESO |
|---|---|---|---|---|---|---|
| K/V/H | mm | mm | mm | mm | TON | |
| M3P-0.5 | 500 | 2900 | 1440 | 1630 | 170 | 2,13 |
| M3P-0.625 | 625 | 3190 | 1510 | 1705 | 250 | 2,4 |
| M3P-0.8 | 800 | 3390 | 1610 | 1855 | 250 | 2,8 |
| M3P-1.0 | 1000 | 3790 | 1670 | 1935 | 250 | 3,9 |
| M3P-1.25 | 1250 | 3980 | 1780 | 2090 | 340 | 4,86 |
| M3P-1.6 | 1600 | 4020 | 1890 | 2145 | 340 | 4,86 |
| M3P-2 | 2000 | 4120 | 1990 | 2245 | 340 | 5,5 |
| Marca: | ALFA LAVAL |
|---|---|
| Modelo:: | MINI M3P |
| Origen: | BRASIL |
| Sistema: | CALDERA DE VAPOR HUMOTUBULAR DE TRES PASOS EFECTIVOS DE GASES |
| Tipo: | FONDO HÚMEDO DE HOGAR PRESURIZADO LISO |
| Formato: | HORIZONTAL |
| Temperatura gases: | 220°C |
| Presión de prueba: | 12 Bar ~ 12 Kg/cm2 |
| Presión de diseño: | 9 Bar ~ 9 Kg/cm² |
| Presión de trabajo: | Hasta 8 Bar ~ 8 Kg/cm² |
| Calidad tubos de humo: | ASTM A-178 A |
| Calidad cuerpo de presión: | ASTM A-516 Gr. 70 |
TALLERES LOS ANDES y ALFA LAVAL se reservan el derecho de efectuar modificaciones sin previo aviso.
| Dos (2) Bombas de Alimentación, Barrido de Fondo, Quemador y Tablero de comando. |
|
» Enfriador de toma muestra » Chimenea » Tanque de agua y condensado » Tanque de purgas » Sistema de dosificación de productos químicos » Equipos para tratamientio del agua de reposición |
|
La garantía de la caldera se extiende a 1 (un), por defectos de fabricación y/o vicios de material, bajo condiciones normales de operación y mantenimiento indicados a partir de la puesta en marcha de la instalación. Requisitos para mantenimiento de la garantía de la caldera MINI-M3P: 1. Que la instalación y puesta en servicio de la caldera haya sido realizada por servicio técnico autorizado de Talleres Los Andes. 2. Que Talleres Los Andes haya efectuado el servicio de mantenimiento anual correspondiente. 3. Que no se haya efectuado ningún tipo de reparación o modificación en el artefacto o cañerías de la instalación, por personal no autorizado. 4. Que no se haya incurrido en el uso indebido de la caldera. |
ESTAS CALDERAS SON IDEALES PARA CUALQUIER ESTABLECIMIENTO QUE REQUIERA GENERACION DE VAPOR SATURADO PARA SUS PROCESOS INDUSTRIALES CON BAJO COSTO DE CONSUMO, INSTALACION Y MANTENIMIENTO.
Industrias - Consorcios - Hoteles - Clubes - Lavaderos - Colegios - Frigorificos - Laboratorios
